安裝形式：

安裝在預設的井道內	安裝于室內空曠場合	安裝于室外靠墻位置

可選配置：

可選配適合防爆場合使用的防爆電氣	可配置使升降臺更穩定的導軌和導輪	可選配方便維護的外置式液壓動力單元	可配鐵鏈、擋桿、拉門等開門形式
根據需求，可配多點控制	根據需求，可選配點動或自保式按鈕操作方式	可選配升降臺運行警示燈或警示鈴	可配置外門開啟時鎖定升降臺的安全開關

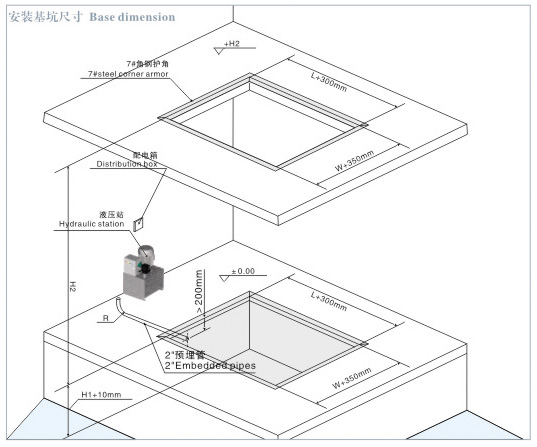

安裝基坑尺寸：


建筑要求：基坑設防水層，尺寸誤差小于10mm,基礎厚度大于200mm，建議采用C30混凝土。
配電：根據升降臺的電機功率配置相應的配電箱。升降臺標準動力電源為三相四線制交流380V電源。
預埋管：從液壓站至基坑（可在基坑的任意方位進入）鋪設—2"管，管路轉角半徑"R"大于400mm。
液壓站：液壓站的安裝位置由業主根據就近，方便操作的原則決定安裝位置。
本圖片所示尺寸不代表適合所有客戶，若安裝空間受限，或其他特殊情況，可向工程師咨詢。

安裝形式：固定式升降臺適合在室內外各種環境條件下安裝使用它可根據使用要求，安裝在封閉的井道內或暢開的樓層間；安裝在凹形基坑內或平實的地面上。
產品簡介：固定式升降臺是用于建筑物層高間運送貨物的專用升降平臺產品主要用各種工作層間貨物上下運送；立體車庫和地下車庫層高間汽車舉升等。產品液壓系統設置防墜、超載安全保護裝置，各樓層和升降臺工作臺面均可設置操作按鈕，實現多點控制。產品結構堅固，承載量大，升降平穩，安裝維護簡單方便，是經濟實用的低樓層間替代電梯的理想貨物輸送設備。根據升降臺的安裝環境使用要求，選擇不同的可選配置，可取得更好的使用效果。
固定式升降臺技術參數：　
由于受建筑物或工作擱層的高度，所載物體的大小、重量及其它使用要求的影響，其型號有很多不確定因素。當列表所示型號不適合使用要
求時，可根據實際使用環境和操作要求，對升降臺的升高、承載量、平臺面積等進行組合，以便取得理想的使用效果。

形式TYPE	型號　Model	平臺載荷Capacity(kg)	最低高度Low heightHI(mm)	升降行程Vertical travelH2(mm)	最大高度Raised height H3(mm)	平臺尺寸Platform size L×Wmm	上升時間　Elevating time(s)	電機功率Lower rating (kw)	整機重量Total weight (kg)
雙叉式BI-FORK	SJG2-3.8	2000	640	3800	4440	2800×2000	102	3	2500
	SJG2-5	2000	700	5000	5700	4500×2000	62	5.5	4000
	SJG2.5-4.4	2500	700	4400	5100	3200×2000	51	7.5	3400
	SJG2.5-7.2	2500	830	7200	8030	5200×2500	95	7.5	8800
	SJG4.5-3.5	4500	760	3500	4260	4000×2000	50	5.5	4500
	SJG4.5-5.7	4500	1000	5700	6700	6000×2400	95	11	6880
	SJG5-5.4	5000	830	5400	6230	5200×2500	95	7.5	8000
多叉式Multi-fork	SJG0.5-2.9	500	600	2900	3500	1500×1100	31	1.1	590
	SJG0.5-4.1	500	7610	4100	4861	2000×1400	48	1.1	1100
	SJG0.5-5	500	1000	5000	6000	2000×1500	49	1.5	1300
	SJG0.5-7.5	500	1010	7500	8510	2400×1500	63	2.2	1630
	SJG1-3.3	1000	840	3300	4140	1900×1500	30	3	1050
	SJG--4.1	1000	913	4100	5013	2200×1000	39	3	1160
	SJG5-5.5	1000	1010	5500	6510	2000×1600	67	2.2	1500
	SJG1-8.9	1000	1435	8900	10335	2800×2000	90	5.5	3500
	SJG1.5-4	1500	875	4000	4875	2100×1600	43	3	1730
	SJG1.5-5.5	1500	1140	5500	6640	2100×1500	47	4	2000
	SJG1.5-6.5	1500	1060	6500	7560	3300×2200	83	5.5	4000
	SJG2-3.5	2000	722	3500	4222	2100×1500	48	5.5	2100
	SJG2-4.8	2000	911	4800	5711	2750×1850	46	7.5	3100
	SJG2-6	2000	1300	6000	7300	2400×1600	62	5.1	2900
	SJG2-9	2000	1520	9000	10520	3000×1500	100	5.5	3500
	SJG2.5-6	2500	1050	6000	7050	3200×2500	75	7.5	5370
	SJG3-7.2	3000	1050	7200	8250	3400×1500	117	7.5	5500
